Pluto+ (PlutoSDR Plus)
SDR full-duplex 2TX/2RX MIMO avec Gigabit Ethernet

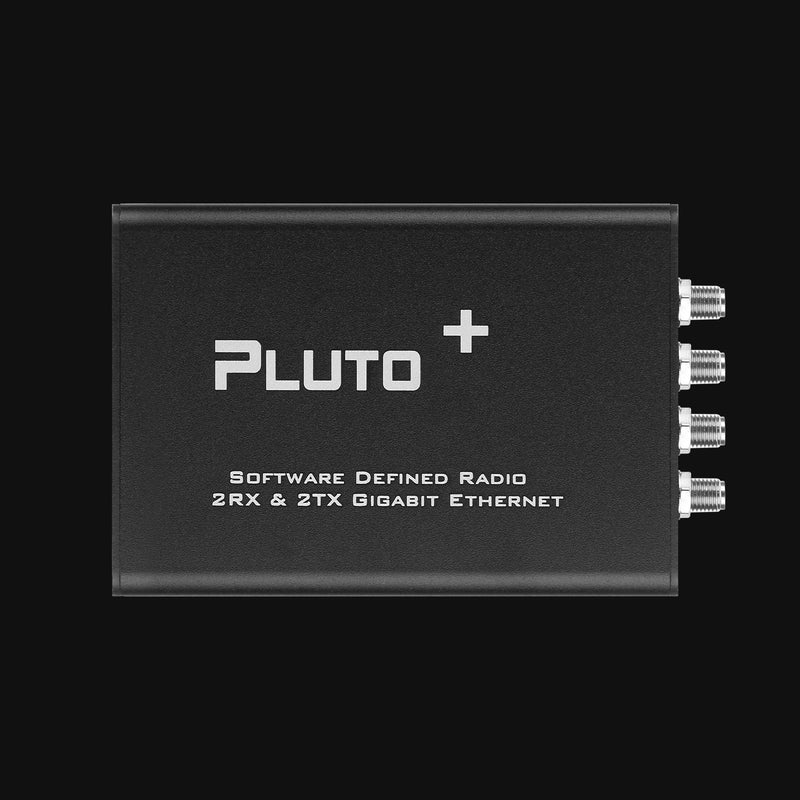

Pluto+ (PlutoSDR Plus)
Version améliorée non-officielle du PlutoSDR avec 2TX/2RX MIMO et Gigabit Ethernet.
Caractéristiques principales
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Plage de fréquences | 70 MHz - 6 GHz |
| Canaux | 2 TX + 2 RX (MIMO) |
| Résolution ADC/DAC | 12-bit (AD9363) |
| Bande passante | 20 MHz (56 MHz avec hack AD9364) |
| Puissance TX | Jusqu'à +7 dBm |
| Interface USB | USB 2.0 OTG |
| Interface réseau | Gigabit Ethernet |
| FPGA | Xilinx Zynq Z-7010 (28k cellules) |
| Processeur | ARM Cortex-A9 dual-core 667 MHz |
| RAM | 512 MB DDR3 |
| Flash | 32 MB QSPI |
| Horloge | VCTCXO 40 MHz, 0.5 ppm |
| Stockage | Micro SD (bootable) |
| Alimentation | 5V 2A (microUSB) |
| Dimensions | 117 x 79 x 24 mm |
| Poids | ~200g (avec boîtier alu) |
Améliorations vs PlutoSDR original
| Caractéristique | PlutoSDR | Pluto+ |
|---|---|---|
| Canaux TX/RX | 1/1 | 2/2 |
| Ethernet | Non | Gigabit |
| TCXO | ~25 ppm | 0.5 ppm |
| Horloge ext. | Non | Oui (IPEX) |
| Micro SD | Non | Oui |
| Boîtier | Plastique | Aluminium |
| Blindage RFI | Minimal | Complet |
| Prix | ~150€ | ~200-250€ |
Sections de documentation
- Prise en main - Installation, configuration réseau, firmware
- Optimisations - Hack AD9364, calibration TCXO, horloge externe
- Logiciels - GNU Radio, SDRangel, SDR++, MATLAB
- Projets - QO-100, radar FMCW, ADS-B, satellites météo
- Architecture - Schémas, performances RF, filtrage
- Mode standalone - Boot SD, applications embarquées
- Dépannage - Problèmes courants et solutions
- Accessoires - Antennes, LNA, alimentations
