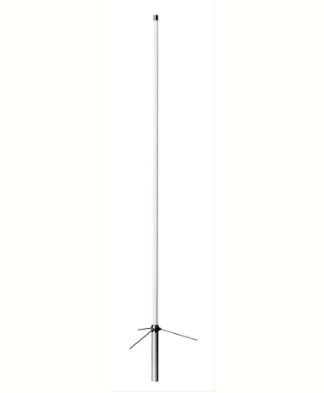

Diamond X50
Diamond X50
Antenne bibande VHF/UHF de base pour station fixe.
Caractéristiques
| Paramètre | VHF | UHF |
|---|---|---|
| Fréquences | 144-146 MHz | 430-440 MHz |
| Gain | 4.5 dBi | 7.2 dBi |
| ROS | < 1.5 | < 1.5 |
| Puissance max | 200W | 200W |
Spécifications physiques
| Paramètre | Valeur |
|---|---|
| Longueur | 1.70 m |
| Poids | 1.0 kg |
| Connecteur | SO-239 (UHF) |
| Diamètre mât | 30-62 mm |
| Résistance vent | 180 km/h |
Installation
Emplacement
- Monter le plus haut possible
- Éviter les obstacles métalliques à proximité
- Distance minimale de 1m des murs
Montage
- Fixer le support sur le mât
- Assembler les sections d'antenne
- Serrer le connecteur coaxial
- Mesurer le ROS
Points forts
- Excellente fiabilité
- Bonne construction
- Rapport qualité/prix
Comparaison série X
| Modèle | Longueur | Gain VHF | Gain UHF | Usage |
|---|---|---|---|---|
| X30 | 1.3m | 3.0 dBi | 5.5 dBi | Compact |
| X50 | 1.7m | 4.5 dBi | 7.2 dBi | Standard |
| X200 | 2.5m | 6.0 dBi | 8.0 dBi | Performance |
| X510 | 5.2m | 8.3 dBi | 11.7 dBi | Maximum |
