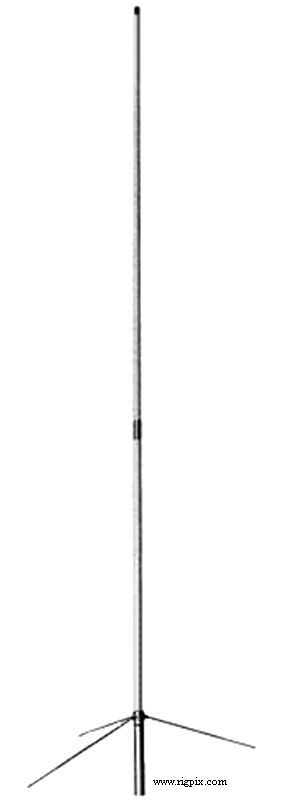

Diamond X200
Diamond X200
Antenne bibande VHF/UHF haute performance pour station fixe.
Caractéristiques principales
Spécifications
| Paramètre | VHF | UHF |
|---|---|---|
| Fréquences | 144-148 MHz | 430-440 MHz |
| Gain | 6.0 dBi | 8.0 dBi |
| ROS | < 1.5:1 | < 1.5:1 |
| Puissance max | 200W | 200W |
Spécifications physiques
| Paramètre | Valeur |
|---|---|
| Longueur | 2.5 m |
| Poids | 1.2 kg |
| Connecteur | SO-239 (UHF femelle) |
| Diamètre mât | 30-62 mm |
| Résistance vent | 50 m/s (180 km/h) |
| Longueur radians | 52 cm |
| Impédance | 50Ω |
Configuration
- VHF : 2× 5/8λ
- UHF : 4× 5/8λ
- Mise à la terre DC
Construction
- Base en aluminium anodisé coulé
- Tube extérieur en plastique FRP renforcé fibre de verre
- Radiateur interne en laiton/bronze protégé
- Joints étanches renforcés
- Quincaillerie inox
Positionnement série X
| Modèle | Longueur | Gain VHF | Gain UHF |
|---|---|---|---|
| X30 | 1.3m | 3.0 dBi | 5.5 dBi |
| X50 | 1.7m | 4.5 dBi | 7.2 dBi |
| X200 | 2.5m | 6.0 dBi | 8.0 dBi |
| X510 | 5.2m | 8.3 dBi | 11.7 dBi |
